技術參數
|
機身型號
|
軸數
|
工作范圍
|
單點精度
|
空間精度
|
EYES掃描精度
|
WIDE掃描精度
|
OPEN掃描精度
|
|
720\620\620P
|
7\6\6
|
2.0m
|
22\18\16 μm
|
32\26\22 μm
|
38 μm
|
42 μm
|
47 μm
|
|
725\625\625P
|
7\6\6
|
2.5m
|
27\23\20 μm
|
38\34\30 μm
|
44 μm
|
48 μm
|
53 μm
|
|
730\A630
|
7\6
|
3.0m
|
42\30 μm
|
51\43 μm
|
57 μm
|
61 μm
|
66 μm
|
|
735\A635
|
7\6
|
3.5m
|
54\39 μm
|
62\56 μm
|
68 μm
|
72 μm
|
77 μm
|
|
740\A640
|
7\6
|
4.0m
|
69\54 μm
|
74\67 μm
|
80 μm
|
84 μm
|
89 μm
|
|
745\A645
|
7\6
|
4.5m
|
78\72 μm
|
89\82 μm
|
95 μm
|
99 μm
|
104 μm
|
|
測頭參數
|

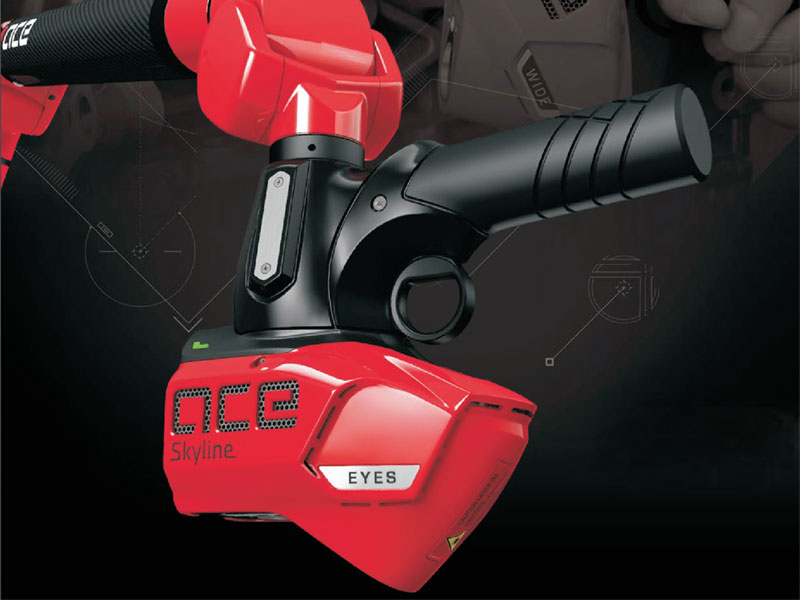

EYES測頭
|
WIDE測頭
|
OPEN測頭
|
|
最高采樣頻率
|
300Hz,60萬點/秒
|
300Hz,60萬點/秒
|
200Hz,20萬點/秒
|
|
精度2σ
|
9μm
|
15μm
|
20μm
|
|
最大掃描線寬
|
100mm
|
200mm
|
100mm
|
|
測頭重量
|
<400 g
|
<400 g
|
<400 g
|
|
激光類型
|
藍色激光
|
藍色激光
|
藍色激光
|
|
采樣分辨率
|
25μm
|
50μm
|
50μm
|
|
掃描最小距離
|
90mm
|
85mm
|
85mm
|
|
景深
|
80mm
|
110mm
|
110mm
|
|
LED指示
|
有
|
有
|
無
|
|
溫度補償
|
有
|
有
|
無
|
|
測頭快速轉換
|
有
|
有
|
有
|
|
掃描和接觸一體
|
有
|
有
|
無
|
|
特點
|
高精度
|
高效率
|
高性價比
|
說明：（1）以上數據測試依據：ASME B89.4.22標準中所述的測試方法的一部分；（2）工作環境：溫度10-45℃，濕度0-95%（無凝結），電壓：100-250VAC\50-60Hz；（3）上述數據可能因技術升級而更改，請與SGKS實驗室聯系了解最新數據。
應用說明
SGKS實驗室憑借數十年的行業經驗和對非傳統測量技術的理解，致力于為客戶提供領先的測量技術服務和創新解決方案。PSA（即PLOCK+Skyline+Ace）測量系統融合了SGKS實驗室PLOCK專利技術、科瑞朗S\A\Z測頭系統和ACE測量機，具備先進的藍色激光三維掃描和接觸測量能力，并自帶AQC自動材質適應，可直接完成高亮或深黑材質的三維激光掃描，系統的超大尺寸三維測量模塊，可低成本完成數十米甚至百米、誤差不超過0.2mm的三維掃描和測量，尤其適合航空航天、國防軍工、海洋裝備和造船、智能制造自動化生產線、汽車整車、機車、工程機械等涉及的規劃、檢測、安裝、調試等任務，以及民用機械制造業的品質保證和逆向工程、動植物三維形態研究等領域。
